7.2.1 植筋的最小錨固長度l，對受拉鋼筋，應取 0.3L、10d和100mm三者之間的最大值;對受壓鋼筋，應取0.6Ls、10d和100mm三者之間的最大值;對懸挑構件尚應乘以1.5的修正系數。Ls為植筋的基本錨固深度，d為鋼筋直徑。

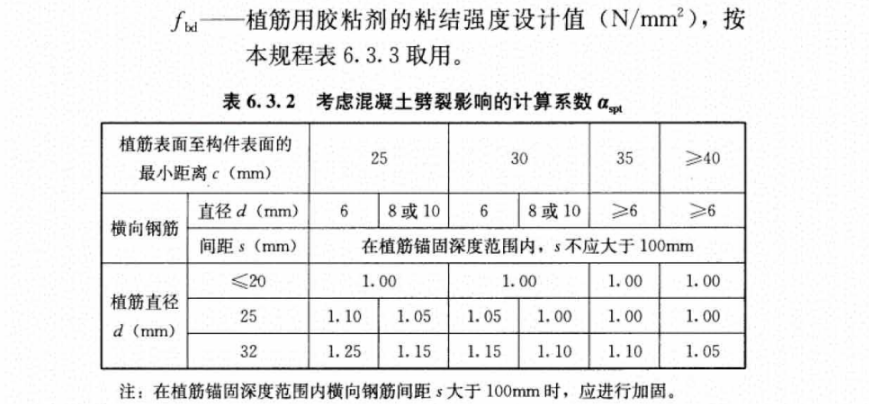

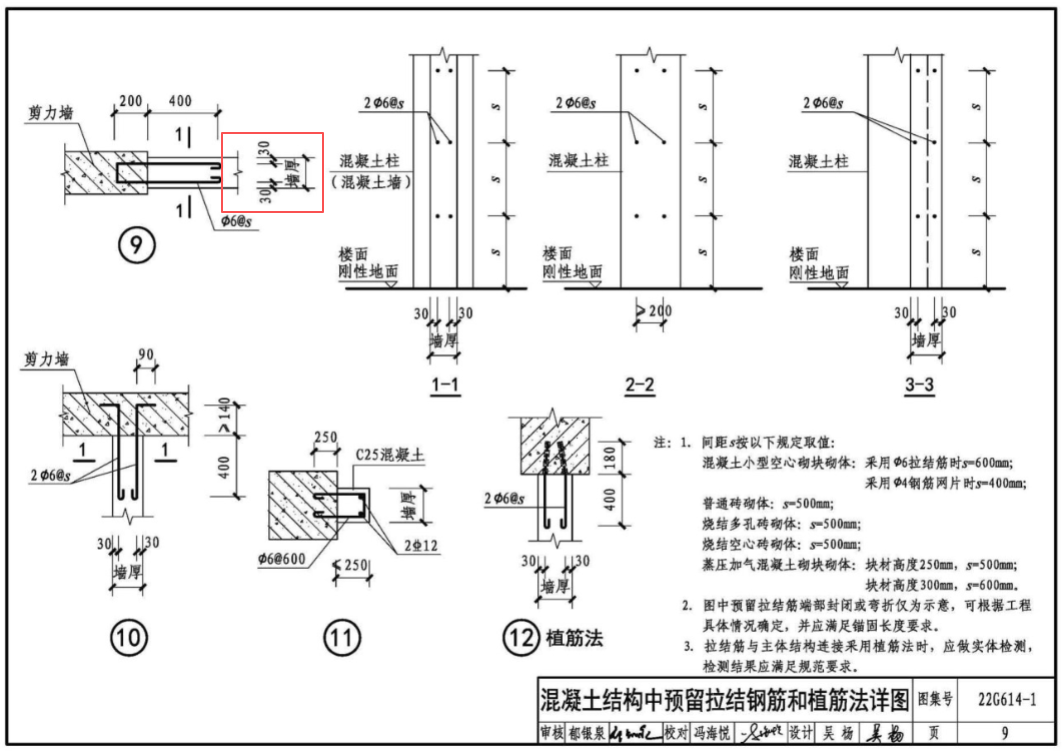

查表6.3.2，αspt 取值為1， 當填充墻小于剪力墻或框架柱寬度時，植筋表面至構件表面的最小距離c大于5d(30mm),αspt 取值也為1。

2、d 為植筋公稱直徑：6mm.

3、fy 為鋼筋的抗拉強度設計值,HRB400級（三級鋼）鋼筋取360N/mm2.

4、fbd 為植筋膠的粘結強度設計值。

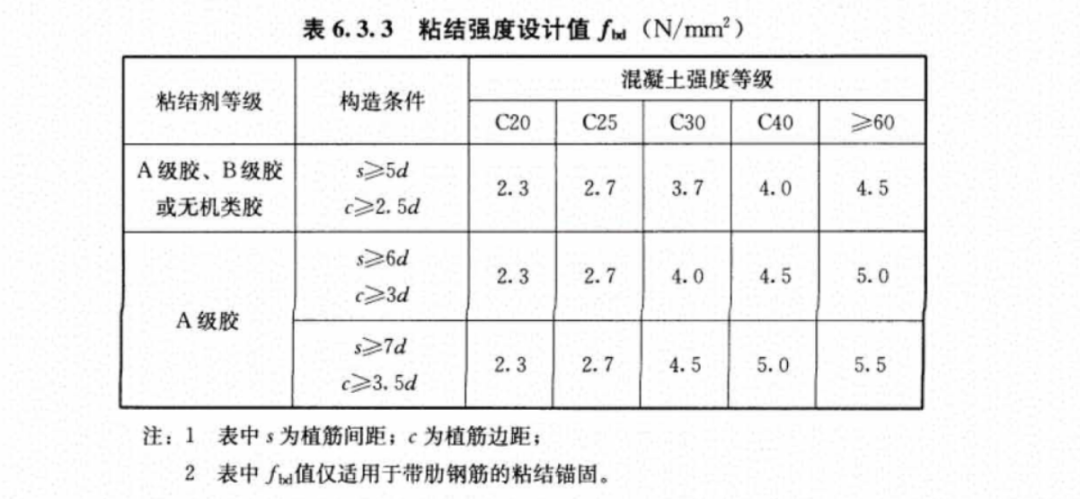

按表6.3.3取值，當混凝土強度等級為C30時，fbd取4.5；

                        當混凝土強度等級為C40時，fbd取5.0；

                        當混凝土強度等級為C60以上時，fbd取5.5；

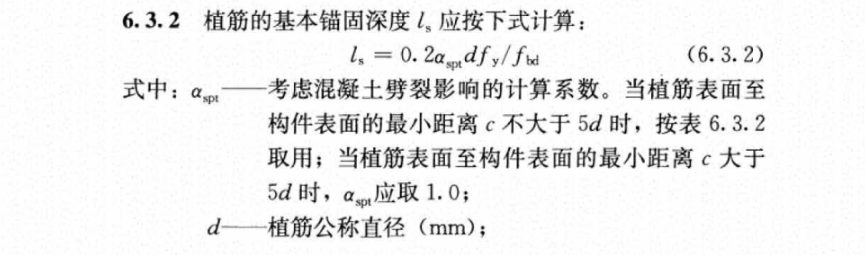

將上述參數代入公式  ls=0.2αspt*d*fy/fbd，

當混凝土強度等級為C30時，ls=0.2*1*6*360/4.5=96mm;

當混凝土強度等級為C40時，ls=0.2*1*6*360/5.0=86.4mm;

當混凝土強度等級為C60時，ls=0.2*1*6*360/5.5=78.55mm;

取[0.3ls，10d、100mm]三者之間的最大值為100mm。

————————————————

同理，可計算構造柱、水平系梁、窗臺壓頂植筋深度。植筋鋼筋直徑通常取12mm。αspt 取1，d取12mm,fy取360N/mm2。

當混凝土強度等級為C30時，ls=0.2*1*12*360/4.5=192mm;

當混凝土強度等級為C40時，ls=0.2*1*12*360/5.0=172.8mm;

當混凝土強度等級為C60時，ls=0.2*1*12*360/5.5=157.09mm;

取[0.3ls，10d、100mm]三者之間的最大值為120mm。

總 結：

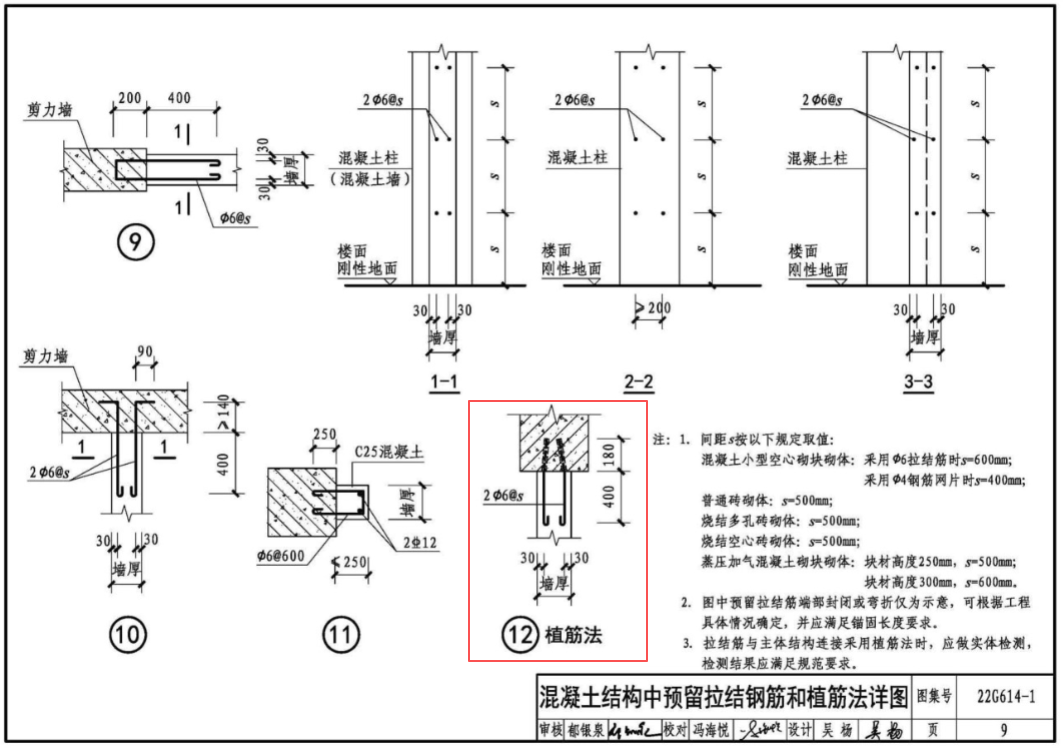

依據：《22G614-1 砌體填充墻結構構造》

φ6鋼筋，植筋深度為180mm.

φ12鋼筋，植筋深度為120mm.
